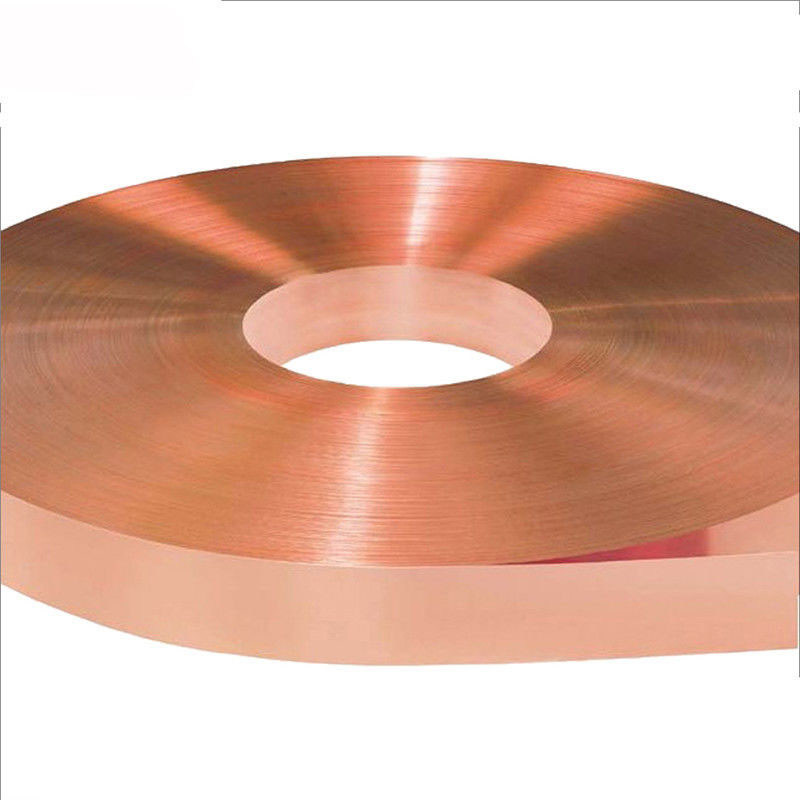

CCL Kalınlığı 9 Mikron Kırmızı PCB Bakır Folyo
CCL Kalınlığı 9 Mikron Kırmızı PCB Bakır Folyo
Açıklama:
CCL/PCB elektrolitik bakır folyolar şu şekilde sınıflandırılır: Standart elektrolitik bakır folyo (STD), Yüksek sıcaklıkta uzayan bakır folyo (HTE), ultra düşük konturlu bakır folyo (VLP), esnek bakır folyo (FCF), ters bakır folyo (RTF). ED bakır folyoların olağan kalınlıkları 9 mikron ve 12 mikron, 18 mikron, 35 mikron vb.'dir. ED bakır folyonun maksimum genişliği 1370 mm'dir (53,93 inç). Ayrıca müşteri gereksinimlerine göre özel işlem de yapabiliriz.
Özellik
. Yüksek sıcaklıkta oksidasyon önleme performansı.
. Yüksek sıcaklıkta uzama performansı.
. Çevre dostu üretim.
Şartname:
|
Sınıflandırma |
Birim |
1/4OZ (9μm) |
1/3OZ (12μm) |
J OZ (15μm) |
1/2OZ (18μm) |
1OZ (35μm) |
2OZ (70μm) |
|
|
Cu İçeriği |
% |
≥99.8 |
||||||
|
Alan Ağırlığı |
g/m2 |
80±3 |
107±3 |
127±4 |
153±5 |
283±5 |
585±10 |
|
|
Çekme Mukavemeti |
R.T.(25℃) |
Kg/mm2 |
≥28 |
≥30 |
||||
|
H.T.(180℃) |
≥15 |
|||||||
|
Uzama |
R.T.(25℃) |
% |
≥4.0 |
≥5.0 |
≥6.0 |
≥10 |
||
|
H.T.(180℃) |
≥4.0 |
≥5.0 |
≥6.0 |
|||||
|
Pürüzlülük |
Parlak(Ra) |
μm |
≤0.4 |
|||||
|
Mat(Rz) |
≤5.0 |
≤6.0 |
≤7.0 |
≤7.0 |
≤9.0 |
≤14 |
||
|
Soyulma Mukavemeti |
R.T.(23℃) |
Kg/cm |
≥1.0 |
≥1.2 |
≥1.2 |
≥1.3 |
≥1.8 |
≥2.0 |
|
HCΦnin bozulma oranı(18%-1saat/25℃) |
% |
≤5.0 |
||||||
|
Renk Değişimi(E-1.0saat/190℃) |
% |
İyi |
||||||
|
Lehim Yüzdürme 290℃ |
Saniye |
≥20 |
||||||
|
İğne Deliği |
EA |
Sıfır |
||||||
|
Ön Hazırlık |
---- |
FR-4 |
||||||
