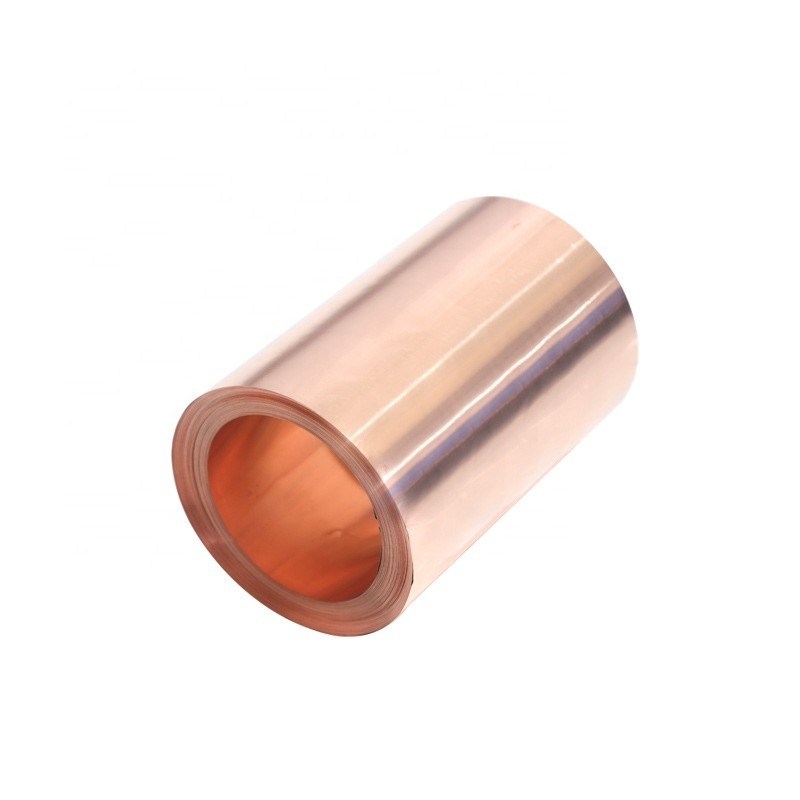

Elektrolitik Esnek RA Bakır Yaprak Rulo
Elektrolitik Esnek RA Bakır Yaprak Rulo Boyut aralığı: Kalınlık aralığı: 12μm~100μm, Genişliği ((Max.): 600mm Performansları: Yüksek esneklik ve genişletilebilirlik Düz ve pürüzsüz yüzey İyi yorgunluk direnci Güçlü antioksidan özellikleri İyi mekanik özellikler Uygulamalar: Esnek Bakır Kaplı Laminat ...
600 mm bakır levha rulo
,100um bakır levha rulo
,12um bakır levha rulo
Elektrolitik Esnek RA Bakır Yaprak Rulo
Boyut aralığı:
Kalınlık aralığı: 12μm~100μm,
Genişliği ((Max.): 600mm
Performansları:
- Yüksek esneklik ve genişletilebilirlik
- Düz ve pürüzsüz yüzey
- İyi yorgunluk direnci
- Güçlü antioksidan özellikleri
- İyi mekanik özellikler
Uygulamalar:
Esnek Bakır Kaplı Laminat ((FCCL), Fine Circuit FPC, LED kaplı kristal ince film.
Özellikleri:
Malzeme daha yüksek uzatılabilirliğe sahiptir ve yüksek bükme direnci ve çatlak yoktur.
Tablo 1:FPC T2 yüksek esneklikli lastik bakır folyo özellikleri (IPC-6542)
|
Ürün |
Birim |
Parametreler |
|||||
|
12 μm |
18μm |
25μm |
35μm |
70μm |
|||
|
Birim başına ağırlık ((±5%) |
g/m2 |
105 |
160 |
300 |
400 |
445 |
|
|
Cu+Ag |
% |
≥ 99.99 |
|||||
|
Temperatör |
|
H |
Oh,H. |
Oh,H. |
Oh,H. |
Oh,H. |
|
|
Yüzey kabalığı |
Ra |
μm |
0.13 |
0.12 |
0.1 |
0.08 |
0.08 |
|
Rz |
μm |
1.3 |
1.0 |
0.8 |
0.74 |
0.76 |
|
|
Çekim gücü |
Normal sıcaklık /23°C |
N/mm2 |
≥430 |
≥ 450 |
≥ 450 |
≥ 450 |
≥ 450 |
|
Yüksek sıcaklık /220°C |
N/mm2 |
≥ 140 |
≥ 150 |
≥ 170 |
≥210 |
≥ 220 |
|
|
Uzunluk |
Normal sıcaklık /23°C |
% |
≥ 1.5 |
≥3.0 |
≥40 |
≥42 |
≥45 |
|
Yüksek sıcaklık /220°C |
% |
≥ 8 |
≥ 10 |
≥18 |
≥28 |
≥ 30 |
|
|
Yorgunluk direnci (anil) |
% |
65 |
65 |
65 |
65 |
65 |
|
|
Maksimum direnç |
Ωmm2/m |
0.0181 |
|||||
|
Elektrik iletkenliği |
% |
≥98.3% |
|||||
|
Film ve yapıştırıcı katmanlar |
Anlık temp. 300°C/10s |
Film ve yapışkan pasta geçici olarak Şişlik delaminasyonu olmadan. |
|||||
|
Antioksidasyon |
H.T. ((200°C) |
Bir dakika. |
60 dakika içinde renk değiştirmez. |
||||
|
Çubuk deliği testi sonuçları |
Parça/m2 |
0,5 mm'den fazla iğne deliği alanı,0.005 parça/m2 |
|||||
Not: 1. Yukarıdaki rakamlar 0.05mm kalınlığında ve 600mm genişliğinde malzemeye dayanmaktadır.
2Normalde kaba yüzeyde bakır, kobalt ve nikel kaplanır.
3Test yöntemi şirket standartımıza uyuyor.
