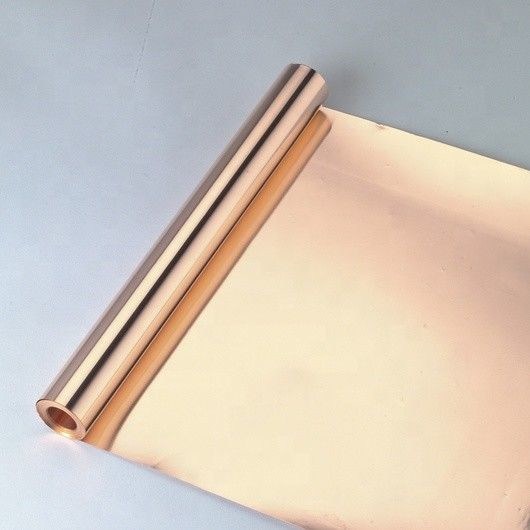

T2 Yüksek Sıcaklıkta İletici Bakır Folyo Kalıpları
3 oz bakır folyo kağıt rulo
,2 oz bakır folyo kağıt rulo
,3oz RA Bakır Folyo
T2 Yüksek Sıcaklıkta İletici Bakır Folyo Kalıpları
Ürün Profili:
Orada çok düşük profilli tedavi edilmiş bakır folyo geliştirdik, bu tür bakır folyo yüksek frekanslı uygulama için en iyisidir. 18um, 35um gibi yüzey tedavi edilmiş bakır folyo,Genellikle çok katmanlı ve çift yüzlü FPCB inşaatında kullanılan 50umAyrıca ağır ED bakır folyo da üretiyoruz, esas olarak yüksek akımlı FPCB inşaatı için.
Mekanik Özellikler Sayfası:
|
Kalite Ürünleri |
Genel Teknik Terimler |
|||||
|
1/3 oz |
1/2 oz |
1 oz |
2 oz |
3 oz |
||
|
Yüzey Kabalığı (μm) |
Mat Yüzey Rz |
≤ 6 |
≤7 |
≤10 |
≤12 |
≤ 5.1 |
|
Kavrulma Gücü (kg/cm) |
≥ 1.1 |
≥ 1.2 |
≥ 1.8 |
≥2.2 |
≥ 1.0 |
|
|
Sızıntı Noktaları (noktalar/m)2) |
≤ 5 |
- Hayır. |
||||
|
Yüksek sıcaklıkta oksidlenme karşıtı performans ((180°C/h) |
Oksitlenme yok |
|||||
|
Genişlik Toleransı (mm) |
Rulo |
(+2.0,0) |
||||
|
Parça |
(+2.0,-2.0) |
|||||
|
Test Standartı |
IPC-4562 |
|||||
Özellikleri:
Malzeme daha yüksek uzatılabilirliğe sahiptir ve yüksek bükme direnci ve çatlak yoktur.
Performansları:
- Yüksek esneklik ve genişletilebilirlik
- Düz ve pürüzsüz yüzey
- İyi yorgunluk direnci
- Güçlü antioksidan özellikleri
- İyi mekanik özellikler
|
Ürün |
Birim |
Parametreler |
|||||
|
12 μm |
18μm |
25μm |
35μm |
70μm |
|||
|
Birim başına ağırlık ((±5%) |
g/m2 |
105 |
160 |
300 |
400 |
445 |
|
|
Cu+Ag |
% |
≥ 99.99 |
|||||
|
Temperatör |
|
H |
Oh,H. |
Oh,H. |
Oh,H. |
Oh,H. |
|
|
Yüzey kabalığı |
Ra |
μm |
0.13 |
0.12 |
0.1 |
0.08 |
0.08 |
|
Rz |
μm |
1.3 |
1.0 |
0.8 |
0.74 |
0.76 |
|
|
Çekim gücü |
Normal sıcaklık /23°C |
N/mm2 |
≥430 |
≥ 450 |
≥ 450 |
≥ 450 |
≥ 450 |
|
Yüksek sıcaklık /220°C |
N/mm2 |
≥ 140 |
≥ 150 |
≥ 170 |
≥210 |
≥ 220 |
|
|
Uzunluk |
Normal sıcaklık /23°C |
% |
≥ 1.5 |
≥3.0 |
≥40 |
≥42 |
≥45 |
|
Yüksek sıcaklık /220°C |
% |
≥ 8 |
≥ 10 |
≥18 |
≥28 |
≥ 30 |
|
|
Yorgunluk direnci (anil) |
% |
65 |
65 |
65 |
65 |
65 |
|
|
Maksimum direnç |
Ωmm2/m |
0.0181 |
|||||
|
Elektrik iletkenliği |
% |
≥98.3% |
|||||
|
Film ve yapıştırıcı katmanlar |
Anlık temp. 300°C/10s |
Film ve yapışkan pasta geçici olarak Şişlik delaminasyonu olmadan. |
|||||
|
Antioksidasyon |
H.T. ((200°C) |
Bir dakika. |
60 dakika içinde renk değiştirmez. |
||||
|
Çubuk deliği testi sonuçları |
Parça/m2 |
0,5 mm'den fazla iğne deliği alanı,0.005 parça/m2 |
|||||
