0.006mm Elektrolitik Bakır Folyo
,3oz Elektrolitik Bakır Folyo
,2oz Elektrolitik Bakır Folyo
Ürün Açıklaması
Ayrıntılı özellikler ve özellikler

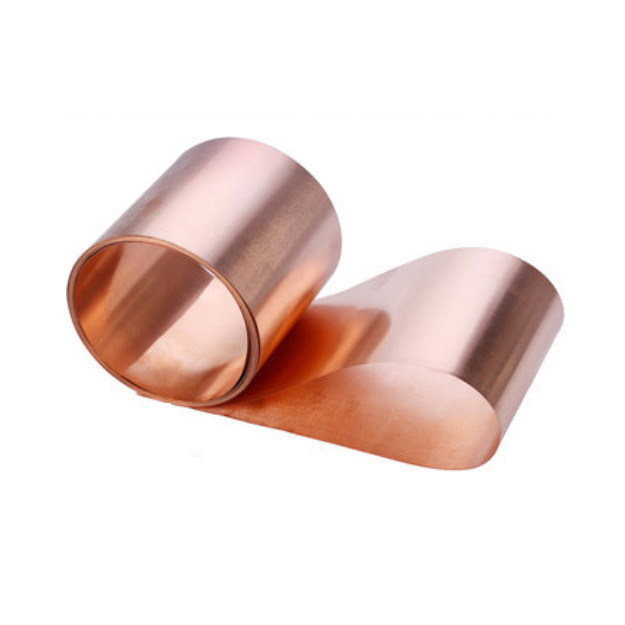

0.006mm Koruyucu CCL / PCB Elektrolitik Bakır Folyo
Açıklama:
Elektrolitik bakır folyo, bakır kaplı laminatların (CCL) ve baskılı devre kartlarının (PCB'ler) ve lityum iyon pillerin imalatı için önemli bir malzemedir. Günümüzün elektronik bilgi endüstrisinin hızlı gelişiminde, elektrolitik bakır folyo, elektronik ürün sinyali ve güç iletimi ve iletişimi için "sinir ağı" olarak adlandırılır. 2002'den beri, Çin'in baskılı devre kartlarının üretim değeri dünyada üçüncü sıraya yükseldi. PCB'ler için bir alt tabaka malzemesi olarak, CCL de dünyada üçüncü en büyük üretici haline geldi.
Elektrolitik bakır folyo üretim süreci basittir, ana süreç üç tanedir: solüsyon folyo, yüzey işleme ve ürün dilme. Üretim süreci basit görünse de, elektronik, makine ve elektrokimyanın bir kombinasyonudur ve özellikle sıkı bir üretim ortamı gerektiren bir üretim sürecidir.
Özellikler:
1. işlenmiş folyo gri veya kırmızı renkte
2. Yüksek soyulma mukavemeti
3. İyi aşındırma yeteneği
4. Aşındırma direncine mükemmel yapışma
Uygulama:
1. Fenolik reçine levha
2. Epoksi levha
Standart bakır folyonun tipik özellikleri
|
Sınıflandırma
|
Birim | Gereksinim | Test Yöntemi | |||||||||||
| Folyo Tanımı | / | T | H | M | 1 | 2 | 3 | IPC-4562A | ||||||
| Nominal kalınlık | / | 12um | 1/2 OZ | 3/4 OZ |
1 OZ |
2 OZ |
3 OZ |
IPC-4562A | ||||||
| Alan Ağırlığı |
g/m2
|
107±4 | 153±5 | 228±8 | 285±10 | 580±15 | 860±20 |
IPC-TM-650 2.2.12.2 |
||||||
| Saflık | % | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||||||
| Folyo Profili | Parlak taraf (Ra) | um | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 |
IPC-TM-650 2.3.17 |
|||||
| Mat taraf(Rz) | um | ≤6 | ≤8 | ≤10 | ≤10 | ≤15 | ≤20 | |||||||
| Çekme Dayanımı |
R.T.(23℃)
|
Mpa | ≥150 | ≥220 | ≥235 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
|||||
| Uzama |
R.T.(23℃)
|
% | ≥2 | ≥3 | ≥3 | ≥4 | ≥4 | ≥4 |
IPC-TM-650 2.3.18 |
|||||
| Konu | Ω.g/m2 | ≤0.170 | ≤0.166 | ≤0.162 | ≤0.162 | ≤0.162 | ≤0.162 |
IPC-TM-650 2.5.14 |
||||||
| Soyulma Mukavemeti(FR-4) | N/mm | ≥1.0 | ≥1.3 | ≥1.6 | ≥1.6 | ≥2.1 | ≥2.1 |
IPC-TM-650 2.4.8 |
||||||
| İğne delikleri&gözeneklilik | Numara | Yok |
IPC-TM-650 2.1.2 |
|||||||||||
| Anti-oksidasyon | R.T.(23℃) | gün | 180 | / | ||||||||||
| H.T.(200℃) | Dakika | 60 | / | |||||||||||
1. Standart Genişlik,1295(±1)mm, Müşteri isteğine göre uyarlanabilir.
2. Soyulma mukavemetini FR-4(Tg140) prepreg ile test ediyoruz, lütfen pp'nizi yeniden onaylayın.
