Menşe yeri: | Çin |
Marka adı: | OEM |
Sertifika: | ISO / SGS / RoHS |
Min sipariş miktarı: | 50KG |
---|---|
Fiyat: | Negotiable |
Ambalaj bilgileri: | Tahta sandık ihracat |
Teslim süresi: | 10-15 gün |
Ödeme koşulları: | L / C, T / T |
Yetenek temini: | Aylık 550T |
Saflık: | % 99.8 | Anti oksidasyon: | 200 derece 60 dakika, 180 gün 23 derece |
---|---|---|---|
Kalınlık: | 18um 25um 35um | renk: | Kırmızı |
uzama: | ≥% 5 | Gerilme direnci: | ≥ 180 MPa |
Soyulma mukavemeti: | ≥ 1 N / mm | Folyo profili: | RA≤2.5μm, Rz≤4.0μm |
Standart Genişlik: | 520mm | maksimum genişlik: | 1295 (± 1) mm |
Vurgulamak: | 18um ED Copper Foil,25um ED Copper Foil,25um Insulated Copper Foil |

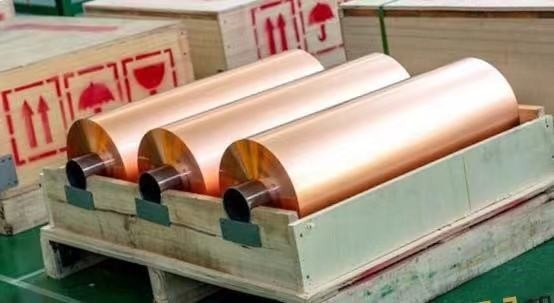

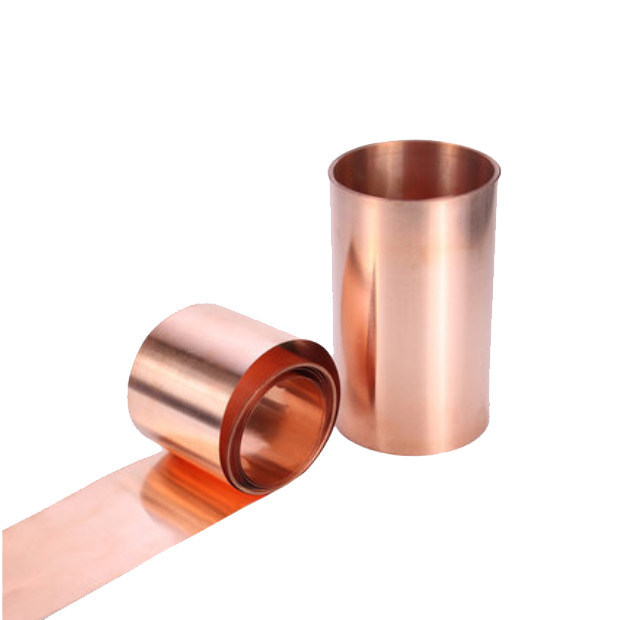

Genişlik 520mm Yüksek Saflıkta Kırmızı ED Bakır Folyo
Özellikleri:
1. işlenmiş folyo gri veya kırmızı renkte
2. FCCL'ye uygun özelliklere sahip yüksek profil
3. Bakır folyonun tane yapısı yüksek esnekliğe yol açar
4. Mükemmel dağlama performansı
5. düşük profil, ince devre deseni oluşturmayı sağlar
Uygulama:
1. Döküm ve laminasyon tipi FCCL
2. Süper ince desen FPC
3. LED için esnek (COF) çip
LP-SB / R ED elektrolitik bakır folyonun tipik özellikleri (FPC veya iç HDI tabakası için)
Sınıflandırma
|
Birim | Gereklilik | Test metodu | |||||||
Folyo Tanımlama | / | 1 | H | M | 1 | IPC-4562A | ||||
Nominal kalınlık | / | 10um | 12um | 1/2 OZ (18um) | 3/4 OZ (25um) | 1 OZ (35um) | IPC-4562A | |||
Alan Ağırlığı | g / ㎡ | 98 ± 4 | 107 ± 4 | 153 ± 5 | 228 ± 8 | 285 ± 10 |
IPC-TM-650 2.2.12.2 |
|||
Saflık | % | 99,8 |
IPC-TM-650 2.3.15 |
|||||||
Folyo Profil | Parlak taraf (Ra) | ս m | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 |
IPC-TM-650 2.3.17 |
||
Mat taraf (Rz) | um | ≤4.0 | ≤4.5 | ≤5.5 | ≤6.0 | ≤8.0 | ||||
Gerilme direnci | RT (23 ℃) | Mpa | ≥260 | ≥260 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
||
HT (180℃) | Mpa | 180 | 180 | 180 | 180 | 180 | ||||
Uzama | RT (23 ℃) | % | ≥5 | ≥6 | ≥8 | ≥10 | ≥12 |
IPC-TM-650 2.3.18 |
||
HT (180℃) | % | ≥5 | ≥6 | ≥7 | ≥8 | ≥8 | ||||
Soyulma Dayanımı (FR-4) | N / mm | 0.7 | 0.8 | 1.0 | 1.1 | 1.2 |
IPC-TM-650 2.4.8 |
|||
Ibs / inç | 4 | 4.6 | 5.7 | 6.3 | 6.9 | |||||
İğne delikleri ve gözeneklilik | Numara | Hayır |
IPC-TM-650 2.1.2 |
|||||||
Anti-oksidasyon | RT (23 ℃) | 180 gün | / | |||||||
HT (200℃) | 60 dakika | / |
1. Standart Genişlik 520mm, maksimum genişlik 1295 (± 1) mm, Mayıs ayı müşteri isteğine göre terzi.
Soyulma gücünü PI ile test ediyoruz, lütfen pp ile tekrar onaylayın.
