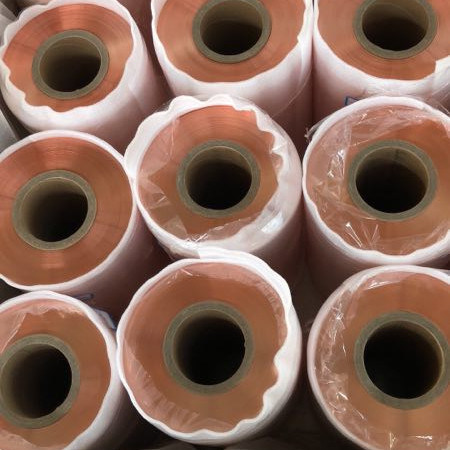

8um RA bakır folyo
Koruyucu RA Bakır Folyo
Açıklama:
Saf bakırdan yapılmış koruyucu bakır folyo, bakır kalitesi T2(Çin), C1100(Japonya), C11000(ABD), E-CU58(Almanya), CU-ETP(AB, ISO). Bakır saflığı %99,95'ten fazla. Bu RA bakır folyodur, bir tarafı cilalı taraf, diğer tarafı mattır. Ayrıca ED bakır folyo da bulunmaktadır, ED bakır folyo bir tarafı cilalı ve çift tarafı cilalı olarak seçilebilir. ED bakır daha yüksek bir saflığa sahip olabilir. İhtiyacınız olursa bizimle iletişime geçebilirsiniz.
En, boy, kalınlık hepsi özelleştirilebilir. Ayrıca DİE kesim hizmeti de sağlayabiliriz.
Biz aynı zamanda bakır folyo işleme fabrikasıyız, bakır folyo üzerine yapışkan yapıştırıcı uyguluyoruz, bakır folyoyu PET, PI, PE ve diğer filmler gibi polimer filmlerle lamine ediyoruz. Özelleştirilmiş şekillerde DİE kesim yapıyoruz. Bize çizimlerinizi gönderebilirsiniz ve biz de bunları şekillerinize göre kesebiliriz.
Kimyasal İçerik, %
|
Cu |
Bi |
Sb |
As |
Fe |
Ni |
Pb |
S |
Zn |
ROHS Direktifi |
|||
|
Cd |
Pb |
Hg |
Cr |
|||||||||
|
99.90 |
0.001 |
0.002 |
0.002 |
0.005 |
- |
0.005 |
0.005 |
- |
ND |
ND |
ND |
ND |
Fiziksel Özellikler
| Öğe | DB44/837-2010 standardı | Q/HZY001-2012 standardı | |||||||||
| Çift tarafı cilalı | Tek tarafı cilalı | Çift tarafı cilalı | Tek tarafı cilalı | ||||||||
| Standart Kalınlık | um | 8 | 9 | 12 | 9 | 7 | 8 | 9 | 12 | 8 | 9 |
| Temel ağırlık | g/m2 | 70-75 | 85-90 | 100-105 | 85-90 | 62-65 | 70-75 | 85-90 | 100-105 | 70-75 | 85-95 |
| Test kalınlığı | um | / | / | / | / | ≤8 | ≤9 | ≤10 | ≤13 | ≤10 | ≤11 |
| Cu | % | ≥99.8 | ≥99.8 | ≥99.8 | ≥99.8 | ≥99.8 | ≥99.8 | ≥99.8 | ≥99.8 | ≥99.8 | ≥99.8 |
| TS | Oda | ≥294 | ≥294 | ≥294 | ≥245 | ≥294 | ≥294 | ≥294 | ≥294 | ≥245 | ≥245 |
| 180℃ | ≥196 | ≥196 | ≥196 | ≥147 | ≥196 | ≥196 | ≥196 | ≥196 | ≥147 | ≥147 | |
| Süneklik | Oda | ≥5 | ≥5 | ≥5 | ≥2.5 | ≥5 | ≥5 | ≥5 | ≥5 | ≥2.5 | ≥2.5 |
| 180℃ | ≥3 | ≥3 | ≥3 | ≥2 | ≥3 | ≥3 | ≥3 | ≥3 | ≥2 | ≥2 | |
|
yüzey pürüzlülüğü
|
Cilalı taraf | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 |
| Kaba taraf | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.5 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.5 | ≤0.5 | |
| ıslanabilirlik | mN/m | ≥32 | ≥32 | ≥32 | ≥32 | ≥32 | ≥32 | ≥32 | ≥32 | ≥32 | ≥32 |
| yüksek sıcaklık oksidasyon direnci | 160℃/10 dk bakır folyo yüzeyinde oksidasyon renk değişikliği olmamalıdır | 180℃/10 dk bakır folyo yüzeyinde oksidasyon renk değişikliği olmamalıdır | |||||||||
Bakır folyo uygulaması
1) Elektrik ve elektrik yayları, anahtarlar
2) Kurşun çerçeveler
3) Konnektörler ve salınım kamışları
3) PCB alanı
4) İletişim kablosu, Kablo zırhı, Cep telefonu anakartı
5) İyon pil üretimi PI film ile laminasyon
6) PCB toplayıcı (elektrot desteği) malzemeleri
