FCCL ED Bakır Folyo
,0.012mm Elektrolitik Bakır Folyo
,5mm ED Bakır Folyo
Ürün Açıklaması
Ayrıntılı özellikler ve özellikler

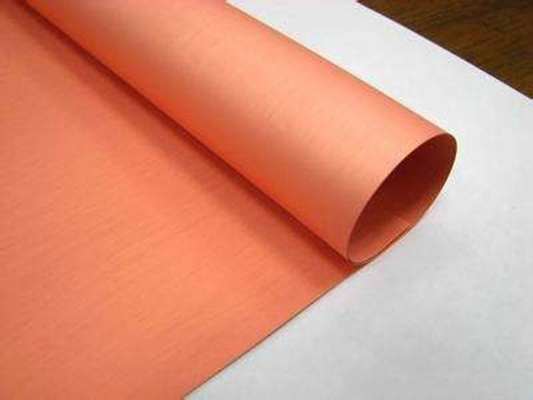

FCCL ED Bakır folyo
Hızlı ayrıntılar
Kalınlığı: 0,012-0,070 mm
Genişliği: 5-520 mm
Uzunluk: 500-5000 M
ID: 76 mm, 152 mm
Alaşım: T2,C11000,C1100,C101,E-Cu58
Sıcaklık: Yüksek
Özellikleri:
1. tedavi edilmiş folyo gri veya kırmızı
2FCCL için uygun LP-S-B/R özelliklerine sahip yüksek profilli
3Bakır fololanın taneler yapısı yüksek esnekliğe yol açar.
4Mükemmel kazım performansı.
5. düşük profilli ince devre kalıbı yapma imkanı verir
Uygulama:
1. döküm ve laminatör tipi FCCL
2Süper ince desenli FPC
3. LED için chip on flex (COF)
CA bakır folyo ve ED bakır folyo arasındaki karşılaştırma
1İşlem: yontulmuş bakır folyo (Yontma süreci),ED bakır folyo (Elektrodepozisyon süreci)
2- Güç, sertlik.: yuvarlanmış bakır folyo, pullu bir kristal yapıdır, bu nedenle dayanıklılık ve sertlik elektrolitik bakır folyolardan daha iyidir,Bu yüzden esnek basılı devrelerde kullanılan çoğu yontulmuş bakır folyo.
3. Genişliği: lastik bakır folyo genişliği ≤ 620mm, elektrolitik bakır folyo genişliği ≤ 1380mm
4. yoğunluk: daha yüksek yoğunlukta yontulmuş bakır folyo, yüzeyi nispeten pürüzsüzdür, sinyalin hızlı iletilmesinden sonra basılı devre kartının üretimine elverişlidir,Bu yüzden yüksek frekanslı yüksek hızlı iletim, ince çizgileri basılı devreler de bazı kalenderleme bakır folyo kullanıldı.
5Yüzey işleme genişliği:Çevirilmiş bakır folyo yüzey işlemi ile sınırlandırılır en geniş etkili genişliği 520mm.
Elektrolitik bakır folyonun tipik özellikleri ((FPC veya HDI iç tabakası için)
|
Sınıflandırma
|
Birim | Gereklilik | Test Yöntemi | |||||||
| Foliya Adı | / | 1 | H | M | 1 | IPC-4562A | ||||
| İsimsel kalınlık | / | 10um | 12um | 1/2 OZ ((18um) | 3/4 OZ ((25um) | 1 OZ ((35um) | IPC-4562A | |||
| Alan Ağırlığı | g/m2 | 98±4 | 107±4 | 153±5 | 228±8 | 285±10 |
IPC-TM-650 2.2.12.2 |
|||
| Saflık | % | ≥ 99.8 |
IPC-TM-650 2.3.15 |
|||||||
| Foliya Profili | Parlak tarafı ((Ra) | - Evet. | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 |
IPC-TM-650 2.3.17 |
||
| Mat taraf ((Rz) | - Evet. | ≤4.0 | ≤4.5 | ≤ 5.5 | ≤6.0 | ≤ 8.0 | ||||
| Çekim Gücü | R.T. ((23°C) | Mpa | ≥ 260 | ≥ 260 | ≥ 280 | ≥ 280 | ≥ 280 |
IPC-TM-650 2.3.18 |
||
| H.T. ((180°C) | Mpa | ≥ 180 | ≥ 180 | ≥ 180 | ≥ 180 | ≥ 180 | ||||
| Uzunluk | R.T. ((23°C) | % | ≥ 5 | ≥ 6 | ≥ 8 | ≥ 10 | ≥12 |
IPC-TM-650 2.3.18 |
||
| H.T. ((180°C) | % | ≥ 5 | ≥ 6 | ≥ 7 | ≥ 8 | ≥ 8 | ||||
| Kavrulma Gücü ((FR-4) | N/mm | 0.7 | 0.8 | 1.0 | 1.1 | 1.2 |
IPC-TM-650 2.4.8 |
|||
| Ibs/in | 4 | 4.6 | 5.7 | 6.3 | 6.9 | |||||
| Çubuk delikleri ve gözeneklilik | Sayı | - Hayır. |
IPC-TM-650 2.1.2 |
|||||||
| Antioksidan | R.T. ((23°C) | 180 gün | / | |||||||
| H.T. ((200°C) | 60 dakika. | / | ||||||||
1Standart genişlik 520mm, en fazla genişlik 1295 ((± 1) mm, müşteri isteğine göre özel olabilir.
Peel gücünü PI ile test ediyoruz, lütfen PP ile tekrar onaylayın.

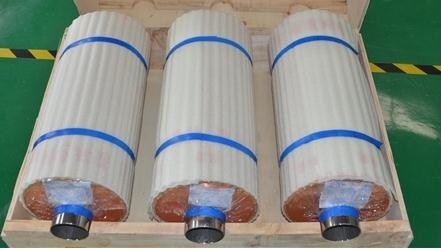

ED Bakır Folyo Paket Fotoğrafları:
Sıkça sorulan sorular:
S1: Garantiniz nedir?
A: Tüm ürünlerimiz, malları aldıktan sonra 6 aylık garantiye sahiptir, herhangi bir kalite sorunu varsa bizimle iletişime geçebilirsiniz.
S2: Teslimat süreniz nedir?
A: Genel teslimat süresi 5-35 iş günüdür. Belirli teslimat süresi ürünlere ve sipariş miktarınıza bağlıdır.
S3: En az sipariş miktarınız nedir?
A: MOQ 150 kg'dır.
S4: Örneği sağlayabilir misiniz?
C: Toplu sipariş vermeden önce kaliteyi kontrol etmek için örnekler sağlayabiliriz. Ama fiyat toplu fiyat değil örnek fiyat olacaktır.
Teslimattan önce tüm mallarınızı test ediyor musunuz?
C: Evet, teslimat öncesi %100 testimiz var.
S6. Standart genişliğiniz nedir?
A: 520mm ve 620mm, genişlik için özelleştirmeyi kabul ediyoruz. Konuştuktan sonra istediğiniz herhangi bir boyutta kesebiliriz.
